Шкалы твердости металлов: полное руководство и выбор портативного твердомера для производства в Узбекистане
Контроль твердости — это один из ключевых этапов обеспечения качества металлической продукции. Для инженеров и технологов предприятий Узбекистана, работающих в цехах, в лабораториях или в полевых условиях, критически важно не только понимать различия между шкалами твердости, но и иметь надежный инструмент для оперативных измерений.
В данной статье мы разберем основные методы измерения, приведем актуальные таблицы соответствия шкал и расскажем, как современные портативные твердомеры НПП «Машпроект» решают задачи контроля качества на промышленных площадках Ташкента, Самарканда, Ферганы и других регионов страны.
Основные методы измерения твердости и их шкалы
Твердость металла не является фундаментальной физической величиной, поэтому ее значение зависит от выбранного метода измерения. В промышленности СНГ и Узбекистана наиболее распространены три статических метода, регламентированные ГОСТами.
Метод Бринелля (HB или HBW)
Измерение производится путем вдавливания твердосплавного шарика в поверхность образца под определенной нагрузкой. Твердость определяется как отношение нагрузки к площади поверхности отпечатка.
- Область применения: сталь, никелевые и титановые сплавы; чугун; медь и сплавы меди; лёгкие металлы и их сплавы; свинец, олово.
- Нормативный документ: ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю».
- Особенность: Дает усредненное значение по площади отпечатка, что снижает влияние неоднородности структуры материала.
Метод Роквелла (HRC, HRB, HRA)
Наиболее популярный -экспресс-метод для закаленных сталей. Измеряется глубина внедрения индентора (алмазного конуса или твердославного шарика) под предварительной и основной нагрузками.
- Шкала C (HRC): Закаленные и цементированные стали (20–70 HRC).
- Шкала B (HRB или HRBW): стали, медные сплавы (20–100 HRB).
- Шкала A (HRA): Твердые сплавы, тонкие поверхностные слои (20–88 HRA).
- Нормативный документ: ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу».
Метод Виккерса (HV)
Универсальный метод, использующий алмазную четырехгранную пирамиду. Значение HV рассчитывается как отношение приложенного усилия к площади боковой поверхности полученного отпечатка. Позволяет измерять твердость как мягких, так и сверхтвердых материалов, а также тонких покрытий и упрочненных слоев.
- Область применения: Лабораторные исследования, контроль гальванических покрытий, мелкозернистых материалов, черных металлов и сплавов, меди и ее сплавов, алюминиевых сплавов.
- Нормативный документ: ГОСТ 2999-75 «Металлы и сплавы. Метод измерения твердости по Виккерсу».
Таблица соответствия шкал твердости (HRC, HB, HV)
Перевод значений твердости из одной шкалы в другую является расчетным и приблизительным. Точное соответствие зависит от типа стали и ее термической обработки. Ниже приведены ориентировочные значения для углеродистых и легированных сталей.
| HRC | HB | HV | Примечание |
| 20 | 217 | 226 | Нижняя граница применимости HRC |
| 30 | 286 | 298 | Среднезакаленные стали |
| 40 | 375 | 392 | Высокозакаленные стали |
| 50 | 490 | 513 | Инструментальные стали |
| 60 | - | 697 | Предел для большинства сталей |
| 65 | - | 850 | Сверхтвердые материалы |
Важно: Для точных измерений рекомендуется использовать приборы, сертифицированные по конкретному методу, а не полагаться исключительно на таблицы перевода. Приборы НПП «Машпроект» внесены в Госреестр средств измерений РФ и проходят поверку в соответствии с утвержденными методиками.
Портативные твердомеры Машпроект: какие шкалы реализованы?
Для оперативного, удобного и простого контроля крупногабаритных изделий, труб, валов и конструкций, в том числе тех, которые невозможно поместить на стационарный твердомер, используются портативные твердомеры. НПП «Машпроект» предлагает два разных метода, закрывающих 100% задач контроля в Узбекистане.
Ультразвуковой твердомер ТКМ-459С
Прибор работает по методу ультразвукового контактного импеданса (UCI). Алмазный наконечник Виккерса внедряется в материал, а изменение резонансной частоты стержня преобразуется в значение твердости. Это идеальный выбор для контроля тонких покрытий, упрочненных слоев и мелких деталей.
Реализованные шкалы:
- Основные (по которым производится поверка): Бринелль (HB), Роквелл С (HRC), Виккерс (HV).
- Справочные: Роквелл А (HRA), Роквелл В (HRB), Шор D (HSD), временное сопротивление разрыву (МПа).
- Диапазоны измерений:
| Шкала твёрдости | Диапазон |
| Rockwell C | 20-70 HRC* |
| Brinell | 8-650 HB* |
| Vickers | 8-1500 HV* |
Ключевые особенности:
- Возможность создания до 5 дополнительных калибровок для каждой шкалы
- Датчики с нагрузкой от 1 кг (тип H) - для гальванических покрытий, 5кг (тип А) - для решения основной массы задач, 10кг (тип С) - для изделий с низким качеством поверхности.
- Память до 12 900 результатов с возможностью выгрузки на ПК.
- Межповерочный интервал — 1 год.
Перейти в каталог ультразвуковых твердомеров →

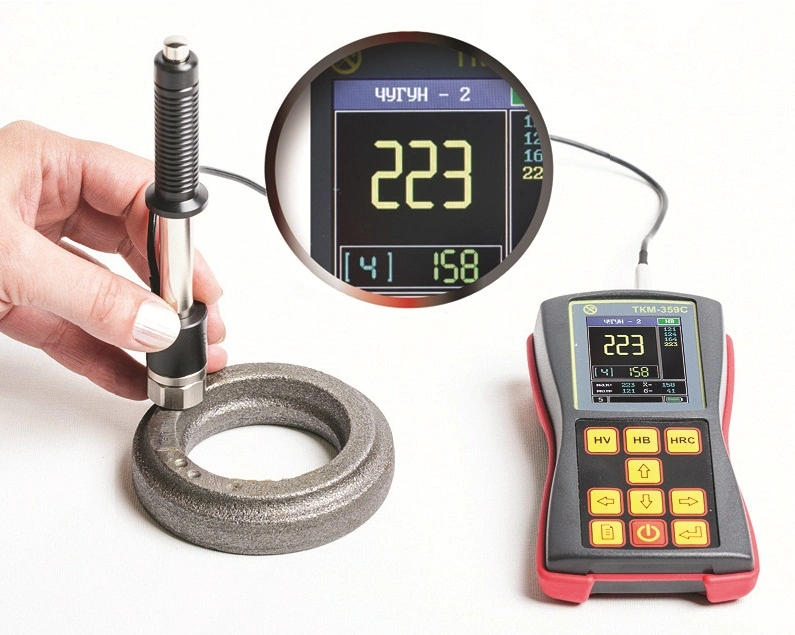

Динамический твердомер ТКМ-359С
Работает по методу отскока (динамический метод Либа). Индентор ударяет о поверхность, и скорость его отскока определяет твердость. Это решение подходит для всех основных типов металлов и сплавов, для измерения твердости в труднодоступных местах, для тяжелых и крупногабаритных объектов с грубой поверхностью.
Реализованные шкалы:
- Основные: Бринелль (HB), Роквелл С (HRC), Виккерс (HV).
- Справочные: Роквелл А (HRA), Роквелл В (HRB), Шор D (HSD), Либ D (HLD), временное сопротивление на разрыв (МПа).
- Предустановленные дополнительные шкалы:
- Серые чугуны (HB): 90–335
- Ковкие и высокопрочные чугуны (HB): 130–390
- Легированные и инструментальные стали (HV/HRC)
- Алюминиевые сплавы (HB): 30–160
- Латунь и бронза (HB/HRB)
Ключевые особенности:
- Специализированный датчик типа G с увеличенной энергией удара для контроля чугунов и бронз.
- Датчик типа DC для измерений внутри труб диаметром от 100 мм.
- Ударопрочный корпус и цветной дисплей.
- Работа при температурах от -15 до +35 °С.
Перейти в каталог динамических твердомеров →
Особенности выбора и эксплуатации твердомеров в Узбекистане
Промышленные предприятия Узбекистана имеют свою специфику, которую необходимо учитывать при выборе оборудования для неразрушающего контроля.
Климатические условия и надежность
Температурные перепады и запыленность в цехах требуют от приборов повышенной надежности. Твердомеры ТКМ-459 и ТКМ-359 рассчитаны на работу в диапазоне -15...+35 °С и относительной влажности 30–80%. Ударопрочные корпуса защищают электронику от пыли и механических воздействий.
Поверка и метрологическое обеспечение
Все приборы НПП «Машпроект» внесены в Государственный реестр средств измерений РФ. Межповерочный интервал составляет 1 год. В Узбекистане поверка может быть проведена через официальный сервисный центр НПП «Машпроект» в Ташкенте.
Доставка и сервисная поддержка
НПП «Машпроект» осуществляет прямые поставки и сервисное обслуживание по всему Узбекистану:
- Ташкент: Официальное представительство и склад.
- Самарканд, Фергана, Наманган, Навои, Бухара, Андижан: Доставка транспортными компаниями, выездная настройка и обучение персонала.
Контакты представительства в Ташкенте →
Часто задаваемые вопросы (FAQ)
Какая шкала лучше для контроля закаленных сталей?
Для закаленных сталей оптимальна шкала Роквелла С (HRC). Если деталь крупногабаритная и не помещается на стационарный прибор, используйте портативный твердомер ТКМ-359С или ТКМ-459С с предустановленной шкалой HRC.Можно ли измерять твердость на криволинейных поверхностях?
Да. Для ультразвуковых твердомеров ТКМ-459 существуют специальные насадки U-459 для позиционирования на цилиндрических поверхностях. Для динамических твердомеров ТКМ-359 используется насадка Z-359. Минимальный радиус кривизны зависит от типа датчика (от 4 мм для выпуклых поверхностей).Как часто нужно поверять портативный твердомер?
Согласно методике поверки, межповерочный интервал для приборов ТКМ-459 и ТКМ-359 составляет 1 год. Также рекомендуется проводить ежедневную проверку работоспособности на образцовых мерах твердости перед началом каждой смены.Чем отличается метод UCI от динамического метода?
Метод UCI (ультразвуковой контактный импеданс) основан на внедрении алмазной пирамиды и дает результаты, максимально близкие к статическому методу Виккерса. Он идеален для гладких поверхностей и тонких слоев. Динамический метод (отскок) менее чувствителен к шероховатости и подходит для грубых поверхностей, чугунов и крупных деталей, но требует обязательной калибровки под конкретный материал.Заключение
Правильный выбор шкалы твердости и метода измерения — залог достоверного контроля качества. Портативные твердомеры НПП «Машпроект» сочетают в себе надежность для узбекских промышленных условий и гибкость настроек под специфические материалы.
Не уверены, какая модель подойдет для ваших задач? Инженеры НПП «Машпроект» помогут подобрать оборудование и провести демонстрацию на вашем предприятии.
