Порядок работы с дефектоскопом ВИД-345 в режиме «КОРРЕКТИРОВКА»
При смене датчика N-345, износе контактной поверхности преобразователя или при работе в климатических условиях, существенно отличающихся от условий при предыдущей эксплуатации дефектоскопа, используется режим «КОРРЕКТИРОВКА».

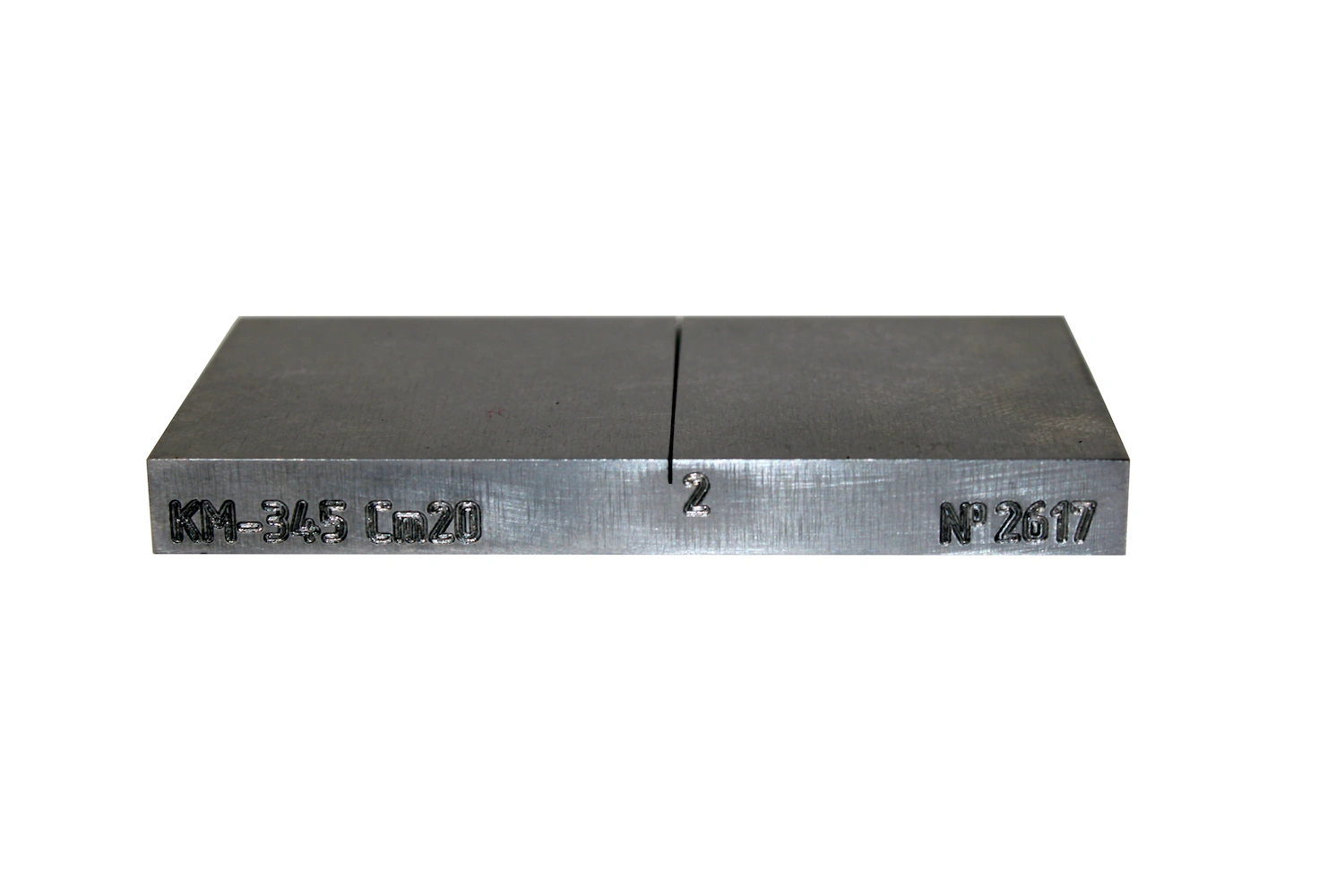

Корректировка производится раздельно для трещины и толщины, при этом необходимо использовать контрольный образец КМ-345 и прокладку — контрольный образец изоляционного покрытия, входящие в комплект поставки дефектоскопа.
— Корректировка толщины выполняется на бездефектном участке. На КМ-345 нужно установить контрольный образец изоляционного покрытия и выполнить измерение толщины. Затем установить на экране значение толщины, указанное на прокладке и нажать «ВВОД» — корректировка по толщине завершена.
— При корректировке глубины датчик контактной поверхностью нужно установить на бездефектный участок контрольного образца, затем перемещая преобразователь в направлении трещины остановить его в точке, соответствующей наибольшим показаниям значения глубины трещины. Зафиксировать данные показания. Далее установить на экране значение глубины трещины, указанное на контрольном образце КМ-345 и нажать «ВВОД» — корректировка по глубине завершена.
Подготовка к измерениям с помощью трещиномера 281М
1) Перед каждым использованием прибора для контроля изделий необходимо произвести проверку его работоспособности на контрольном образце.
В случае проведения измерений на материалах с электромагнитными свойствами, существенно отличающимися от материала образцов, используемых при настройке прибора, необходимо изготовить дополнительный контрольный образец с трещиной, соответствующей верхнему пределу ожидаемой глубины трещины и провести корректировку прибора.
Корректировка сохраняется весь срок службы трещиномера и может быть изменена Пользователем в любой момент.
2) Для обеспечения электрического контакта необходимо ОБЯЗАТЕЛЬНО зачистить на контрольном образце и на изделии:
- область бездефектного участка (для снятия показаний «нуля»),
- контролируемую область трещины.
Измерение глубины трещины выполняется в два этапа:
1. На первом этапе производится измерение тока, текущего на бездефектном участке, расположенном в стороне от трещины.
— Измерение преобразователями «1х4» и «2х2» проводится на свободном участке изделия в стороне от трещины на расстоянии не менее 10 мм от ближайшего электрода.
— Первый токовый электрод преобразователя «3+1» должен находится на расстоянии не менее 60 мм от трещины, а ближайший приемный электрод на расстоянии 10-15 мм от трещины.
Результатом этого этапа является автокалибровка прибора на ток, текущий через трещину.
Рекомендуется! Измерения по первому этапу производить несколько раз, чтобы убедиться в стабильности полученных показаний (измерения на первом этапе во многом определяют погрешность измерения трещин).
2. На втором этапе производится собственно измерение глубины трещины, при этом приемные электроды располагаются с двух сторон краев трещины.
На экране прибора появится результат измерения глубины трещины в миллиметрах.
