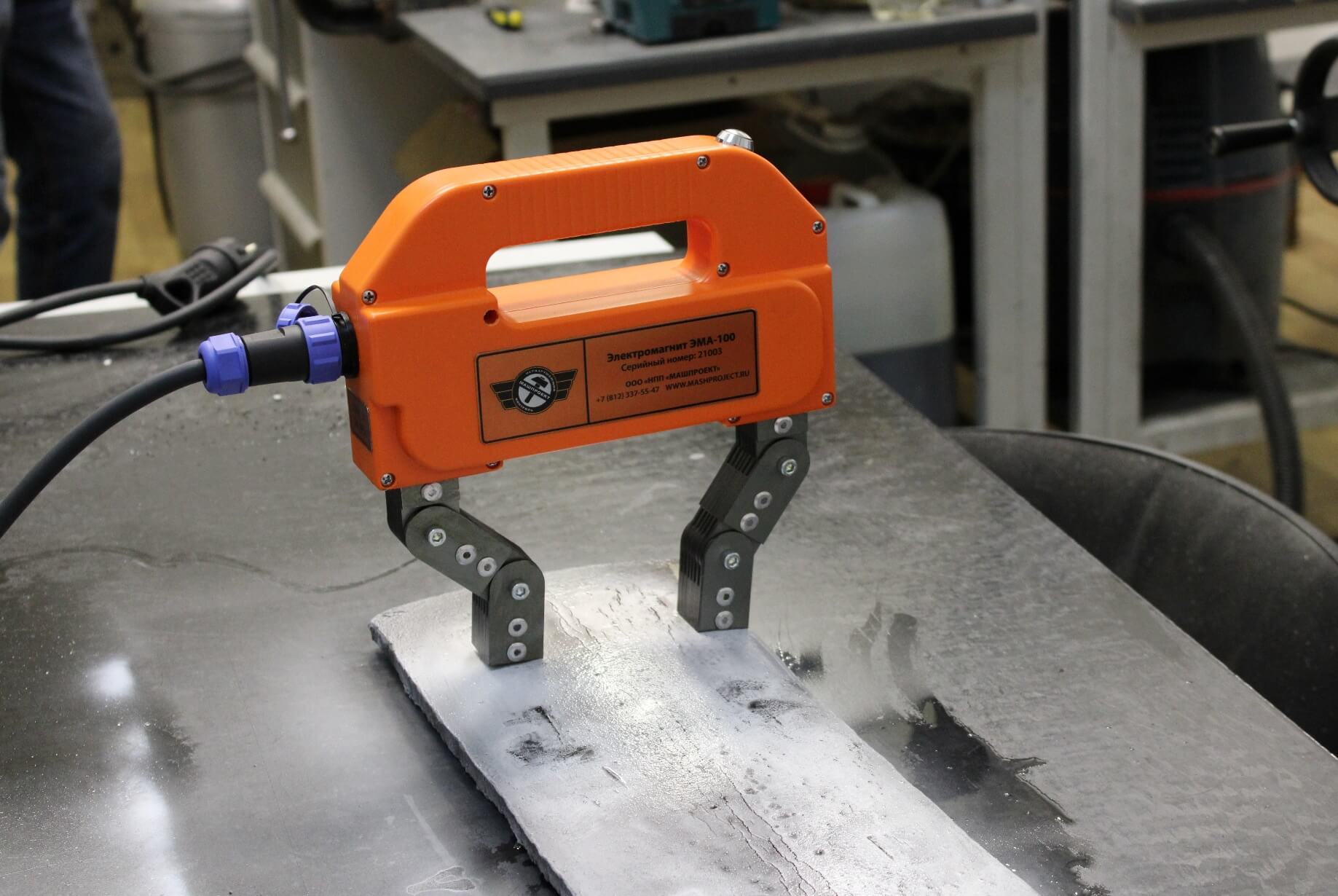

Портативный ярмовой электромагнит для магнитопорошковой дефектоскопии ЭМА-100

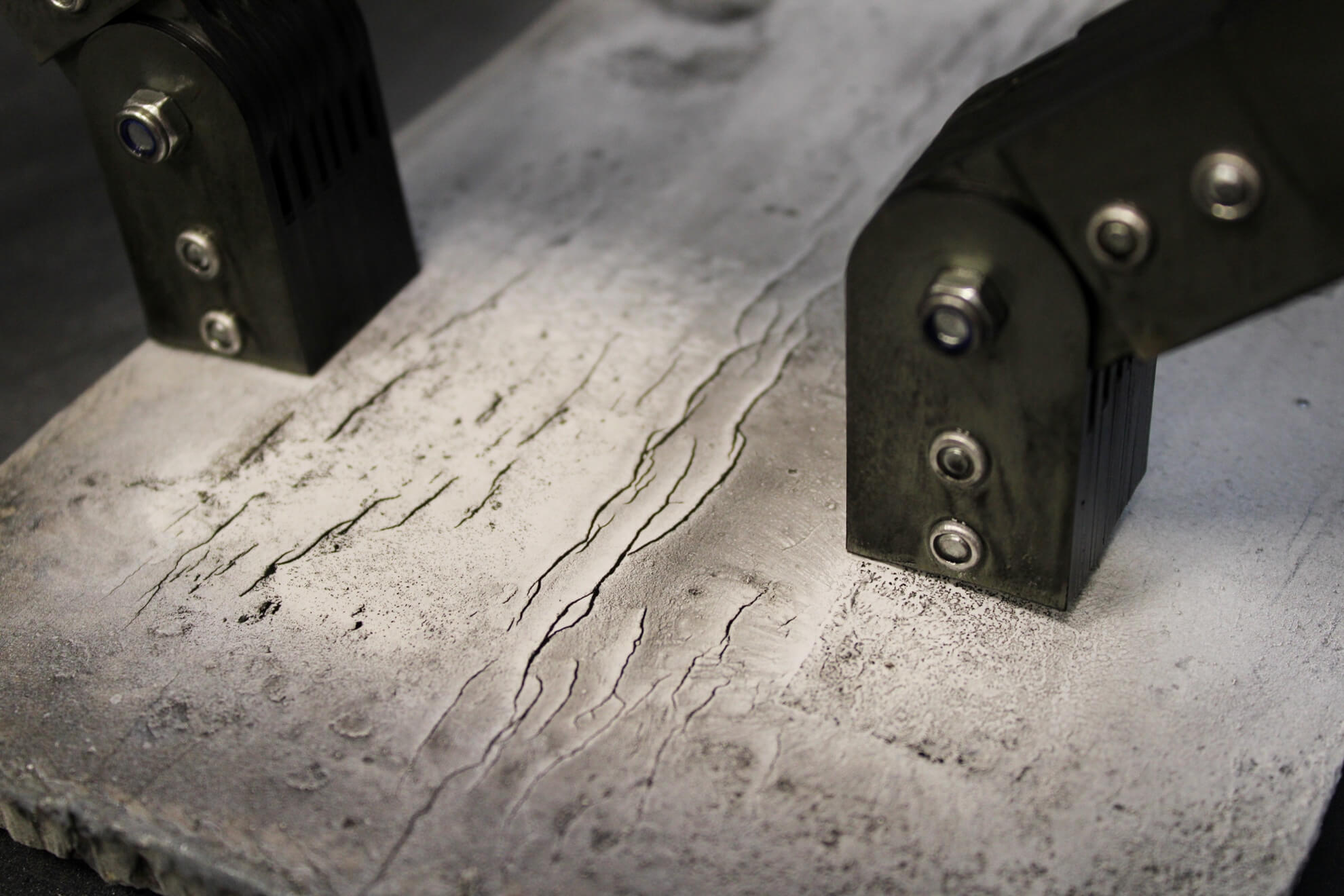

Электромагнит ЭМА-100 производства НПП «Машпроект» применяется для реализации магнитопорошкового метода неразрушающего контроля металлических изделий по ГОСТ Р 56512-2015. Прибор выявляет поверхностные и подповерхностные дефекты в основном материале (трещины, волосовины, надрывы) и сварных соединениях (непровары).

Исследуемые объекты должны быть выполнены из ферромагнитных металлов и сплавов с относительной магнитной проницаемостью не менее 40. Контроль осуществляется с помощью электромагнитного ярма, питаемого переменным током.

Смотреть все видео

Ярмовой электромагнит ЭМА-100. Назначение

• намагничивание изделий, в т. ч. сварных швов, магнитным полем переменного тока;
• размагничивание изделий или отдельных зон путем постепенного удаления включенного прибора от поверхности объекта контроля.

Устройство удовлетворяет требованиям, установленным в ГОСТ Р 53700-2009 часть 3.

Особенности электромагнита

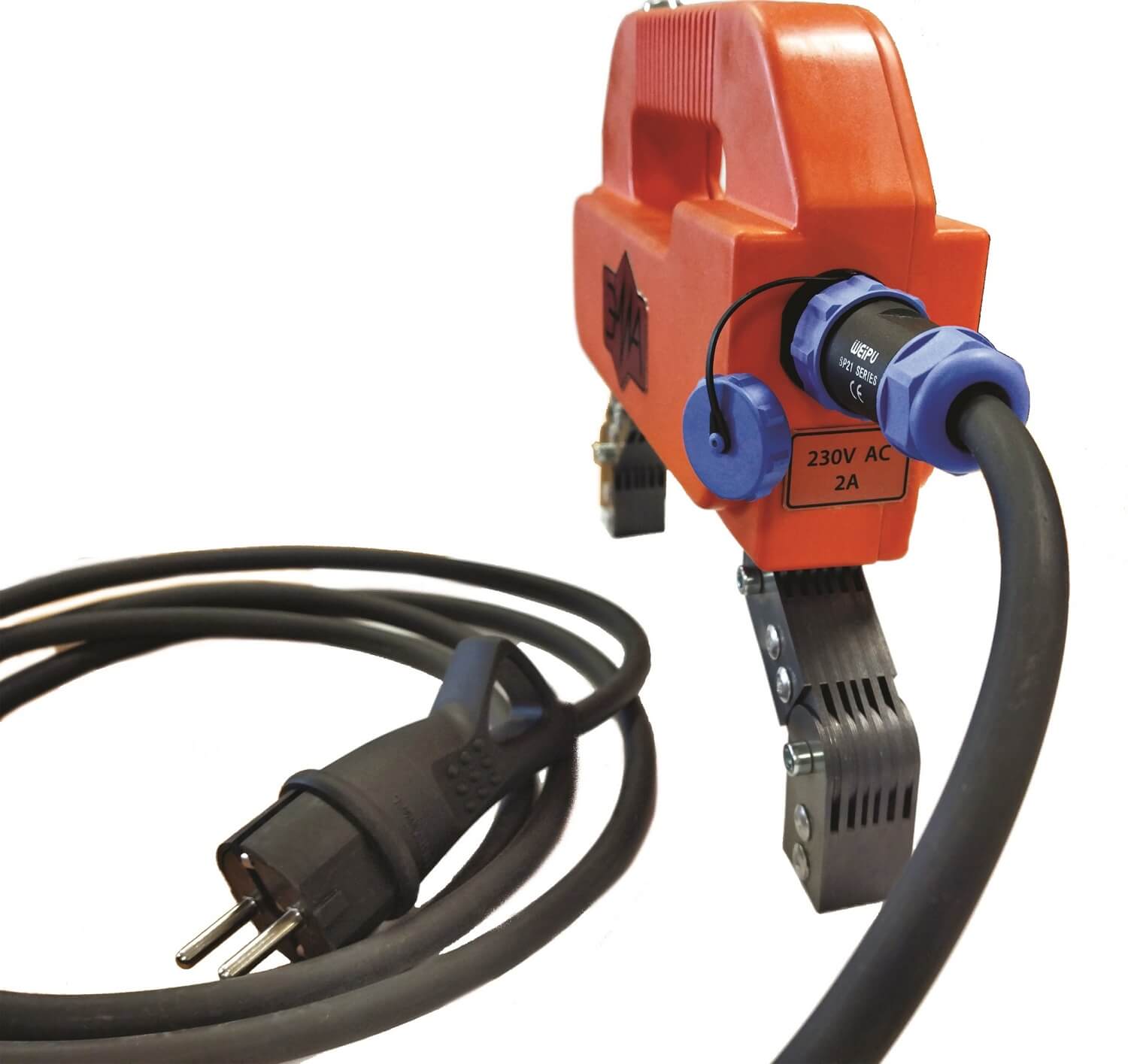

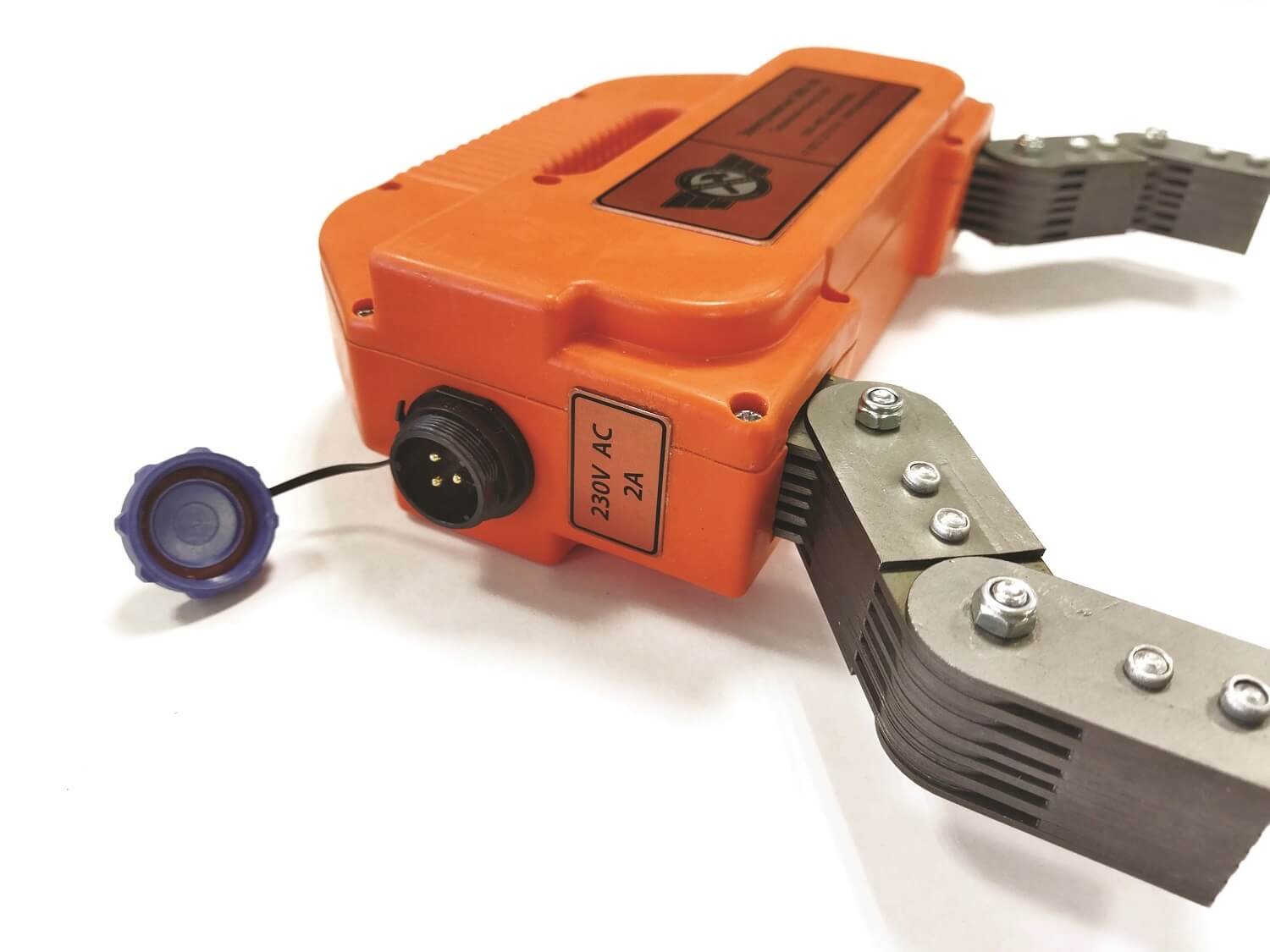

— Основным отличием ярмового электромагнита ЭМА-100 является отдельный кабель питания. Он подключается через специальный разъем, обеспечивающий полную герметичность соединения. Возможность отключения кабеля значительно облегчает эксплуатацию и транспортировку электромагнита.

— Прочный пыле-влагозащищенный корпус с классом защиты IP54 позволяет работать в сложных производственных или полевых условиях.

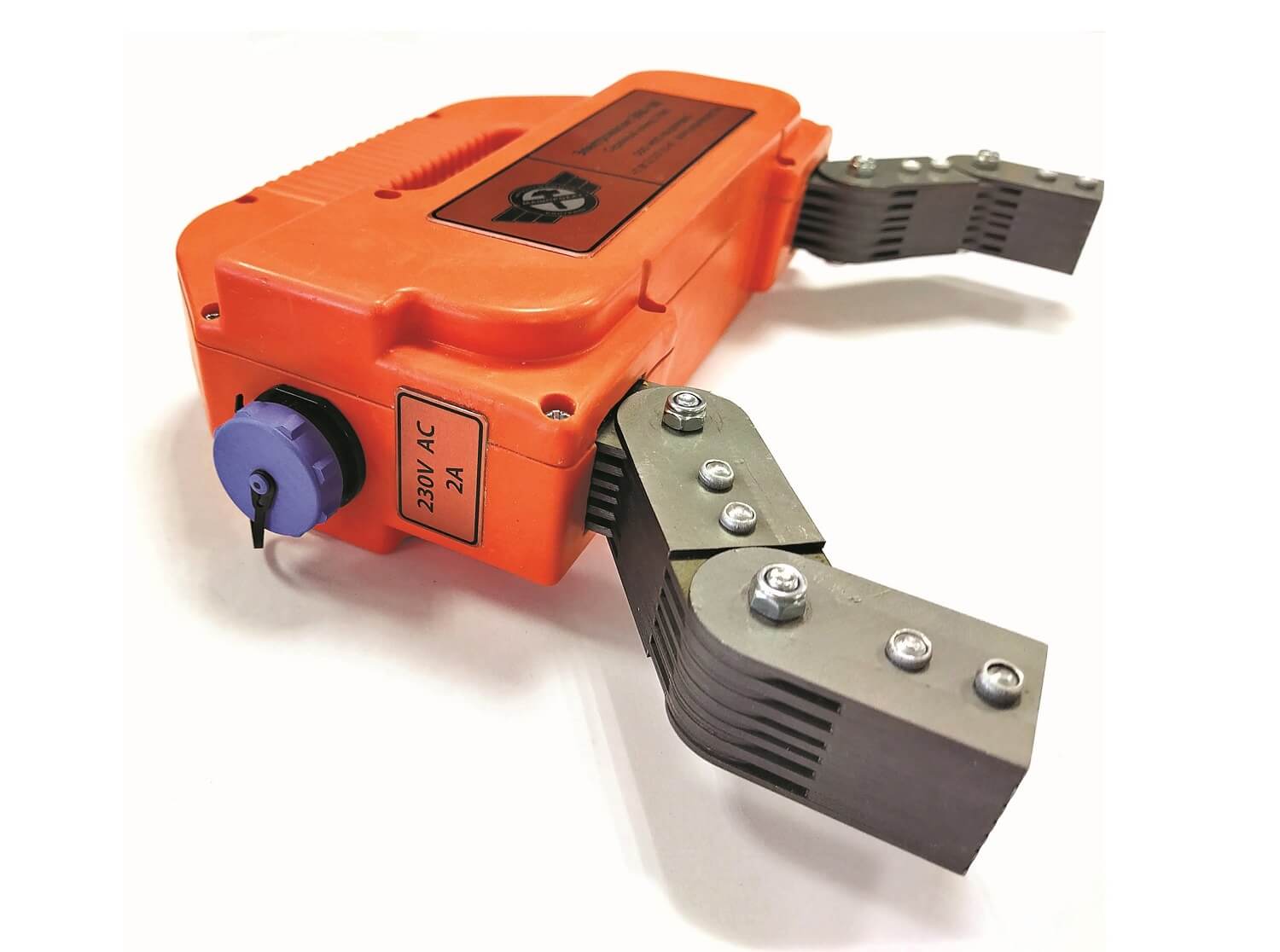

— Регулируемая шарнирная конструкция ярма электромагнита обеспечивает эффективную работу на деталях любой конфигурации и ориентации. Межполюсное расстояние варьируется от 42 до 242 мм.

— Возможен контроль различных объектов и их сварных швов путем намагничивания всего изделия или его отдельных участков.

Типовые объекты контроля:

• Сварные швы
• Детали машин и механизмов
• Строительные металлические конструкции
• Трубопроводы
• Металлопрокат
• Отливки

Ярмовой электромагнит в других исполнениях:

— Портативный ярмовой электромагнит ЭМА-100А
— Портативный ярмовой электромагнит ЭМА-200

Купить портативный электромагнит для МПД ЭМА-100

Доставка по Ташкенту и всему Узбекистану (7–10 дней). Электромагниты для магнитопорошковой дефектоскопии — обнаружение дефектов от микротрещин до скрытых дефектов, с гарантийным обслуживанием в нашем сервисном центре.

Ярмовой электромагнит ЭМА-100 применяется для магнитопорошкового контроля изделий в авиационной, автомобильной, железнодорожной, нефтегазовой, энергетической и других отраслях промышленности.

Преимущества в эксплуатации

— Пыле-влагозащищенный корпус гарантирует надежную и безопасную работу в полевых условиях.

— Кабель питания, подключаемый через герметичный разъем, облегчает эксплуатацию и транспортировку электромагнита.

— Регулируемая шарнирная конструкция ярма электромагнита обеспечивает эффективную работу на деталях любой конфигурации и ориентации.

—  Возможен контроль различных объектов и их сварных швов путем намагничивания всего изделия или его отдельных участков.

Работа с электромагнитом

Использовать электромагнит должны квалифицированные специалисты, прошедшие аттестацию на I, II или III уровень в области магнитопорошкового контроля, в соответствии с действующими правилами аттестации персонала.

• Перед началом работы необходимо осмотреть электромагнит и сетевой кабель на наличие повреждений;
• Сконфигурировать подвижные полюса электромагнита для установки в зоне контроля;

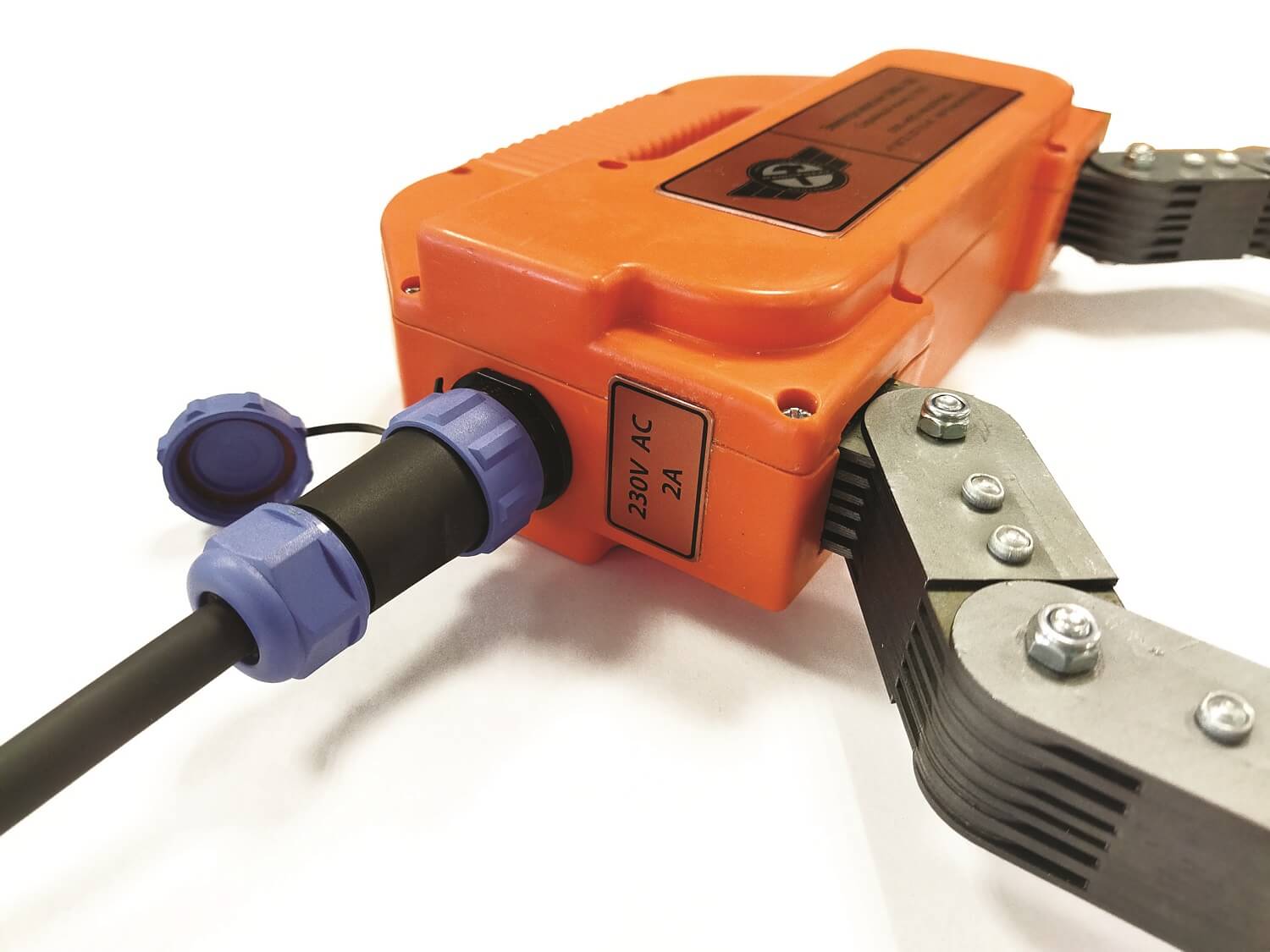

• Подключить сетевой кабель к разъему на корпусе электромагнита;
• Подключить сетевой кабель к розетке питающей сети (230В, 50Гц);

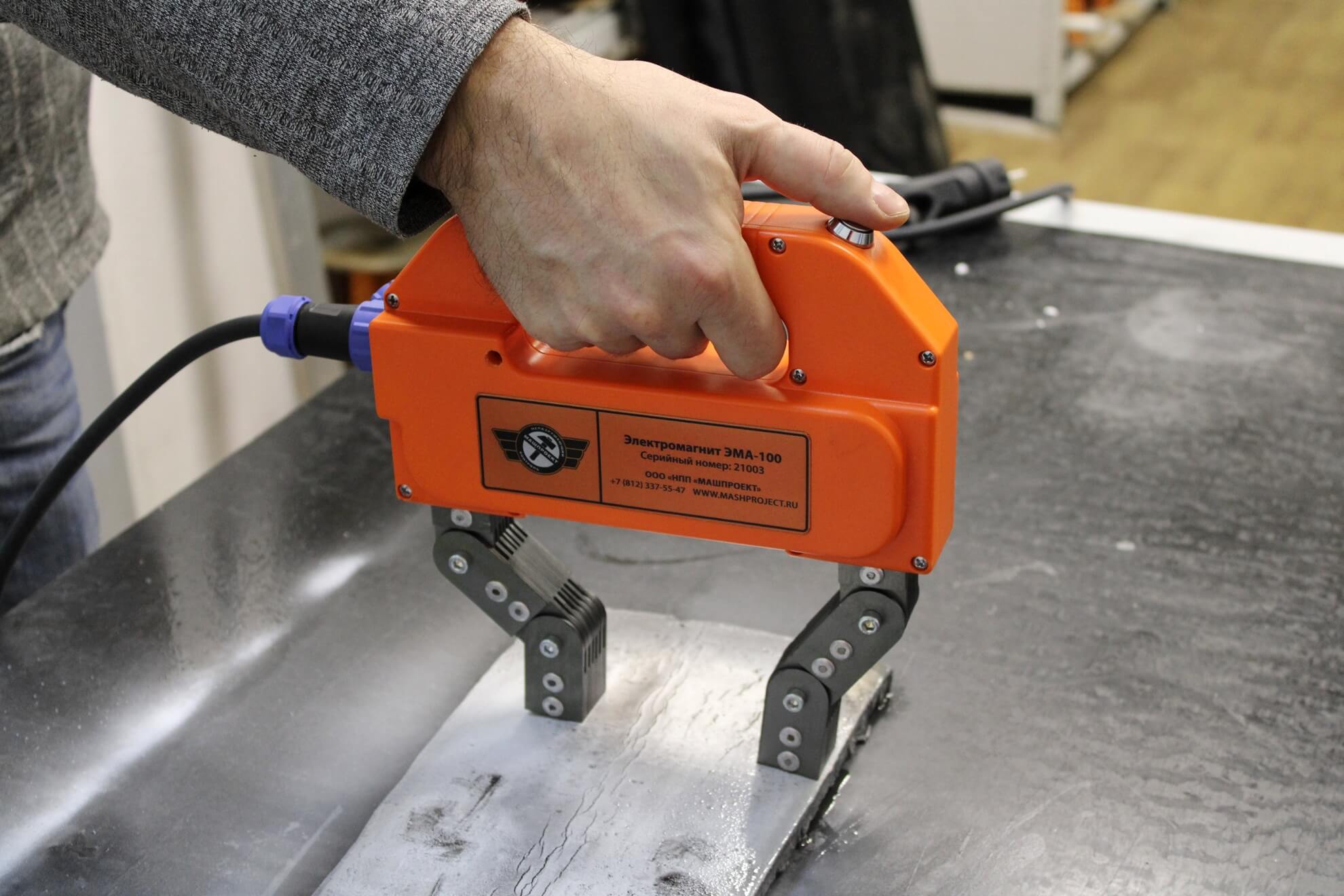

• Установить электромагнит полюсами в зону контроля на изделии;
• Нажать и удерживать кнопку “ПУСК” (расположена на рукоятке электромагнита) для создания в изделии переменного магнитного поля.

Для размагничивания изделия необходимо, удерживая нажатой кнопку «ПУСК», медленно удалить электромагнит от поверхности изделия. Зона контроля будет размагничена убывающим переменным магнитным полем.

По окончании работы — отключить сетевой кабель от розетки сети, затем — от разъема на корпусе прибора. Очистить электромагнит от остатков магнитной суспензии.

ВНИМАНИЕ! Соблюдайте параметры рабочего цикла, иначе возможен перегрев электромагнита и преждевременный выход из строя!
Не оставляйте подключенный к сети электромагнит без присмотра!

1. Портативный электромагнит ЭМА-100

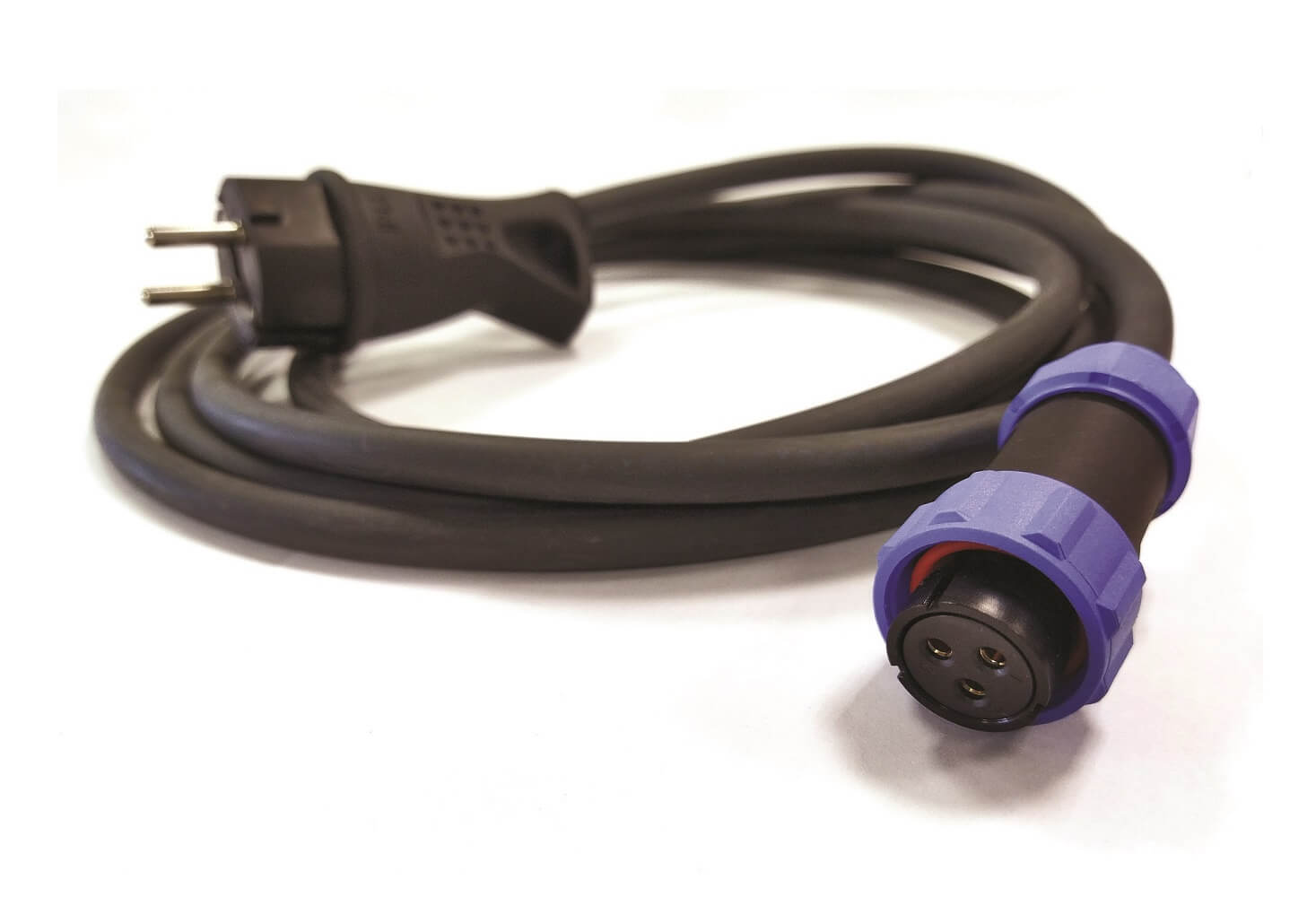

2. Кабель питания, 3 м
3. Руководство по эксплуатации, совмещенное с паспортом
4. Специализированный кейс для переноски и хранения
